AAL – Subtle EQ RCA – Semi-kit pour Makers

Vous souhaitez intégrer le Subtle EQ dans votre propre boîtier, choisir votre connectique ou réaliser vous-même votre façade ?

Cette version semi-kit est destinée aux Makers et amateurs de DIY audio qui souhaitent disposer du cœur électronique du AAL – Subtle EQ, déjà assemblé, tout en restant totalement libres de son intégration.

Le AAL – Subtle EQ est un égaliseur analogique stéréo volontairement simple et musical. Il agit sur trois bandes larges — Bass, Mid et Treble — afin de modeler la restitution sans la philosophie complexe d'un égaliseur paramétrique.

Trois signatures sonores sont disponibles :

Gentle : légère mise en valeur
Subtle : équilibre entre naturel et présence
Enhanced : effet plus marqué

Un True Bypass par relais permet également de comparer directement le signal traité au signal d'origine.

CE QUI EST FOURNI

Le semi-kit comprend les éléments visibles sur les photos :

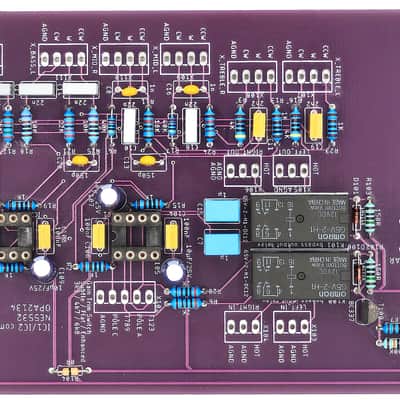

• PCB principal AAL – Subtle EQ RCA assemblé

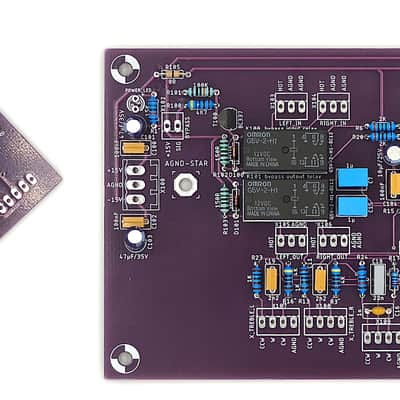

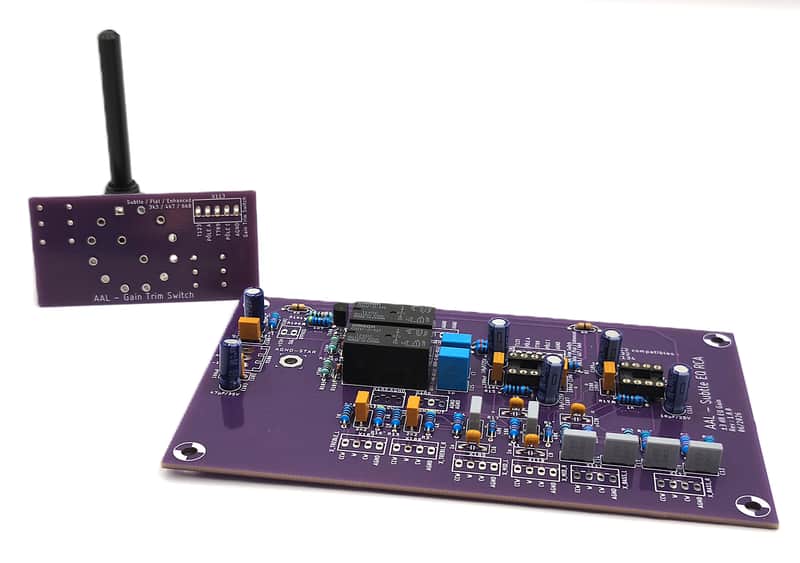

• PCB AAL – Gain Trim Switch assemblé
• Sélecteur rotatif 3 positions pour les modes Gentle / Subtle / Enhanced
• Relais Omron de True Bypass
• Composants passifs déjà soudés
• Supports DIP pour les deux amplificateurs opérationnels
• LED 3 mm offerte sur demande, avec plusieurs couleurs disponibles

Les cartes sont assemblées et contrôlées avant expédition.

VOLONTAIREMENT NON FOURNI

Afin de laisser à chacun la liberté de choisir son format de boîtier, sa façade et sa connectique, les éléments suivants ne sont pas fournis :

• Connecteurs d'entrée/sortie : à vous de choisir RCA, jack, connecteurs sur panneau, etc.
• Connecteur d'alimentation
• Potentiomètres de tonalité
• Interrupteur de Bypass
• 2 amplificateurs opérationnels
• Alimentation symétrique

Pour les potentiomètres, prévoir au choix :

Version Stereo : 3 × potentiomètres 50 kΩ logarithmiques doubles (50KB Stereo)

ou

Version Dual Mono : 6 × potentiomètres 50 kΩ logarithmiques simples (50KB Mono)

Le PCB permet ainsi de choisir l'ergonomie correspondant à votre projet.

Pour les amplificateurs opérationnels, le circuit est notamment compatible avec :

2 × NE5532
ou
2 × OPA2134

L'alimentation à prévoir est une alimentation symétrique régulée ±15 V DC.

POURQUOI UN SEMI-KIT ?

Parce qu'un Maker n'a pas forcément envie que je choisisse son boîtier à sa place ! 🙂

Certains préféreront une petite intégration RCA de salon, d'autres une façade métallique, un boîtier DIY, une intégration dans un appareil existant ou encore six potentiomètres séparés pour une utilisation Dual Mono.

Cette formule fournit donc le cœur électronique déjà réalisé et éprouvé, sans imposer les éléments qui dépendent directement de votre projet mécanique.

Elle évite également d'avoir à approvisionner et souder la totalité des composants du circuit.

CONCEPTION

Le Subtle EQ utilise notamment :

• PCB AAL entièrement redessiné
• Condensateurs Panasonic, Vishay, WIMA, KEMET, AVX…
• Résistances à film métallique 1 % et 0,1 % aux endroits critiques
• Condensateurs C0G/NP0 sur les petites valeurs du réseau audio
• Condensateurs film sur les valeurs supérieures
• True Bypass par relais Omron
• Routage, masses et découplage optimisés
• Alimentation audio symétrique ±15 V

Le circuit est 100 % analogique, sans DSP ni conversion numérique.

À QUI S'ADRESSE CE KIT ?

Cette version nécessite de savoir réaliser un câblage audio propre et travailler avec une alimentation symétrique. Elle est donc destinée à des personnes ayant déjà quelques notions de montage électronique.

Il ne s'agit pas d'un appareil prêt à brancher : le câblage, l'alimentation et l'intégration finale sont à réaliser par l'acheteur.

Je peux naturellement fournir les indications nécessaires concernant le câblage des connecteurs, potentiomètres, sélecteur et Bypass.

Designed, hand-assembled and individually tested by AAL — Analog Audio Lab.
